OPTON社製 ECO-XA-3-UD-E-25

従来品

極小R曲げ

最小でパイプ外径ｘ0.8倍のRで曲げ加工が可能！

従来では不可能だった小さなRで加工することにより、設計自由度の向上、製品のコンパクト化にお役にたちます！
※形状・材質・外径・肉厚によって対応可能な最小Rが変わりますので、詳しくはお問い合わせ下さい。

今お使いの冷却コイルの性能を飛躍的に高めることが出来ます！！

従来の丸管とは異なり、スパイラル状のフィンのついたパイプを使用することにより放熱性を高めたコイルです。
特に気体中への放熱性に優れており、冷却性能が向上します！
フィンチューブの製法が2種類あり、それぞれの特色を活かして弊社では設計・製造しています。

巻付け型フィンチューブ

丸管の外側に長いリボン状の金属の板を縦に巻きつけてフィンを成形しています。
最大のメリットは材料の選定幅の広さで、パイプをフィンを別の材質にすることも可能です。
また、巻きつけるリボンの幅を変えることによりフィンの高さが調整可能で、下記の転造フィンに比べてより高いフィンを成形することが可能です。
既製のパイプ・フープ材を使うことにより少量でも製造ができ、メンテナンス等の数量の少な用途にも対応します。

φ12.7の銅管から、板厚0.3ｔ・幅10㎜のフィンを3mmピッチで巻きつけたフィンチューブに変更すると、有効表面積が10倍になります！

転造型フィンチューブ

パイプにネジ切りをするように加工し、フィンを成形したフィンチューブです。
パイプとフィンが一体の材料の為、加工時にフィンとパイプがずれることがなく、加工性が高いのが特徴です。

•
  銅パイプ×銅フィン
•
  アルミパイプ×アルミフィン
•
  ステンレスパイプ×ステンレスフィン
•
  銅管転造フィンチューブ

曲げ加工例

•
  銅φ6 2重ｺｲﾙ・一本物加工
•
  SUS304 渦巻き型
•
  銅2重管 ロー付け加工品
•
  SUS304 φ16を19R曲げ
•
  SUS304 コンパクトな曲げ
•
  SUS316 ｾﾐｼｰﾑﾚｽ2重管
•
  連続ヘアピン×4段重ね
•
  銅　渦巻き型　φ34
•
  インコネル600　ヒーターコイル
•
  ステンレス　四角管曲げコイル

小さいサイズの例

最小径φ1.5～　肉厚0.25～　多様な形状に対応

フィン付銅パイプ 曲げ加工例

•
  四角曲げコイル
•
  エバーフィン（一体型）
  転造フィンチューブコイル
•
  エロフィン
  テーパー形状コイル
•
  エロフィン
  3重巻きコイル

大型熱交換器部品 曲げ加工例

•
  銅　φ19.05 外径φ1300
•
  インコネル600 φ34×t3 外径φ800
•

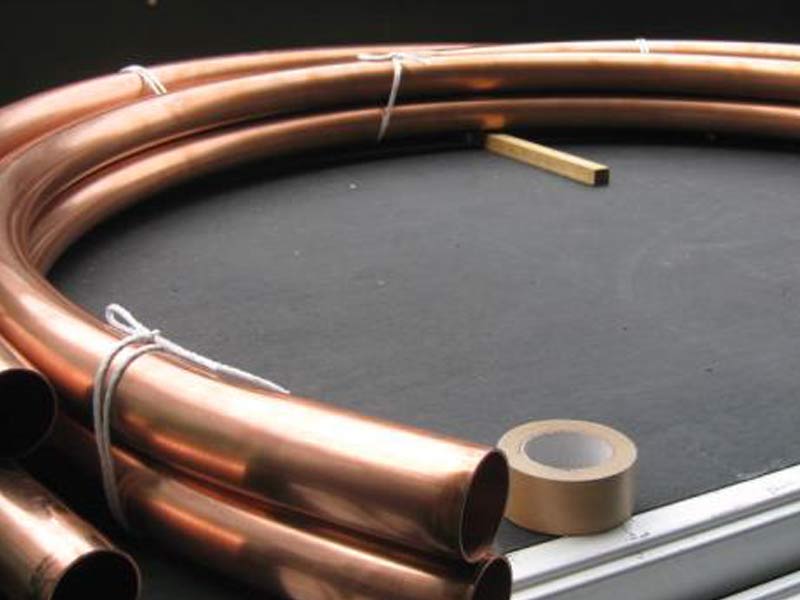

  銅　φ79.38 1800R・2100R

長尺もの 曲げ加工例

•
  ステンレス 巻径φ250×コイル長1m
•
  ステンレス 巻径φ100×コイル長1m
•
  SUS304 6m×4本溶接　巻径φ410

ECO-A-UD-2-0-25

• 最小で外径の0.7倍の小さいRでの曲げ加工が可能です。
• 全稼働箇所がNC制御で高い再現性を誇ります。
• 後方のチャックから加圧することで、曲げ加工とコイル巻きの複合での加工が可能です。
